محل منبع:
چین
نام تجاری:
ZT-TEK
گواهی:
CE
شماره مدل:
ZTIFP-80130200-20A
با ما تماس بگیرید

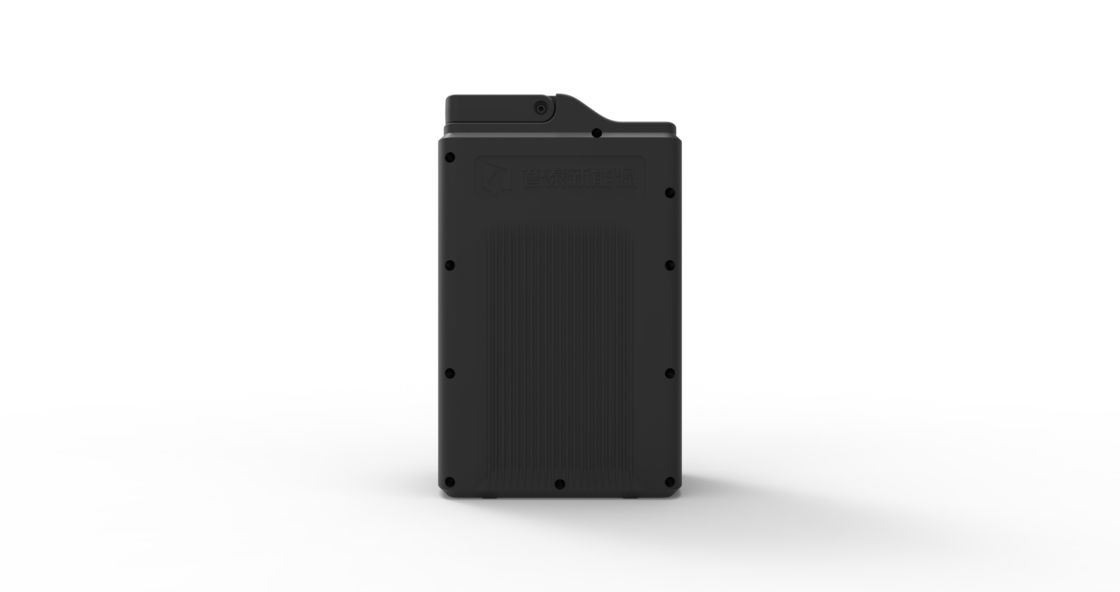

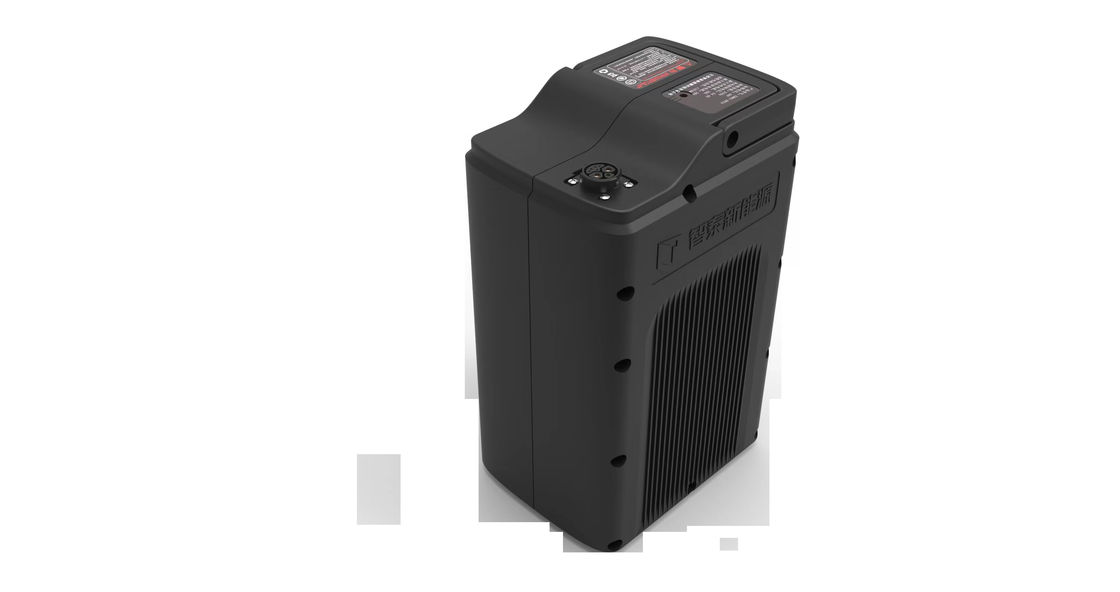

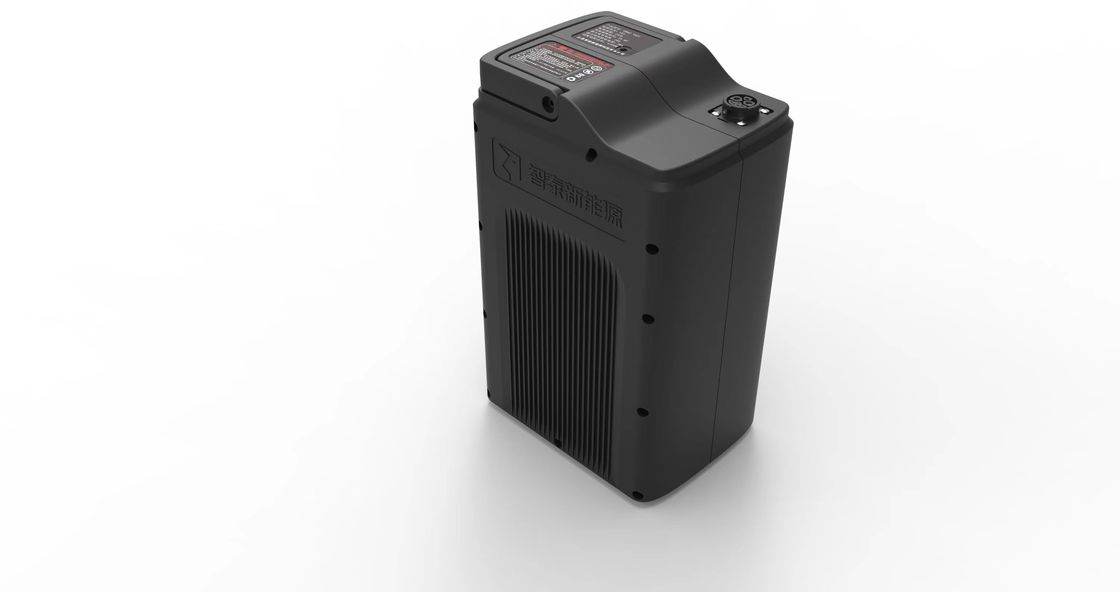

بسته باتری لیتیوم یون 48V20Ah، زیر صندلی دوچرخه برقی
| ماده | مشخصات | ملاحظات |
| مدل سلول: | ZTIFP-80130200-20Ah | |
| ولتاژ نامی: | 51.2V | |
| ظرفیت نامی | 20.0 آه | 0.2C شارژ، 0.5C تخليه |
| 19.0 آه | 0.2C شارژ، 1C تخليه | |
| ظرفیت -20 درجه سانتیگراد | 14.0 آه | |
| ولتاژ پایانی | 40.8 ولت | |
| ولتاژ قطع شارژ | 57.6 ولت | |
| مقاومت داخلی | ≤50mΩ (با BMS) | مقاومت بسته سلول ≤40mΩ |
| هزینه استاندارد | 0.2C شارژ جریان ثابت به 57.6V، سپس ولتاژ ثابت شارژ 57.6 ولت تا زمان شارژ جریان ≤0.05C حداکثر جریان شارژ مداوم: 0.5C |
زمان شارژ: حدود 6 ساعت |
| تخلیه استاندارد | جریان تخلیه نامی: 0.5C حداکثر جریان تخلیه مداوم: 1.5C |
|
| دمای کار | شارژ: 0~60°C | 60±25% R.H. |
| تخلیه: -20~60°C | ||
| دمای ذخیره سازی | 0 ~ 25 °C ((10 ~ 12 ماه) -5 تا 35 درجه سانتیگراد ((۲ تا ۳ ماه) |
>50٪ SOC |
| ولتاژ دیفرانسیل | تفاوت ولتاژ دینامیک در پایان شارژ ≤250mV تفاوت ولتاژ دینامیک در پایان تخلیه ≤300mV 2 ساعت تفاوت ولتاژ ایستاتیک ≤50mV در قدرت خالی |
|
| طول عمر چرخه | 1200 (حداقل 70٪ ظرفیت نامی) | در محیط استاندارد، 0.2C شارژ و 0.5C تخلیه و دوره وقفه هر یک 0.5h است |
| کلاس IP | IP65 | |
| وزن | 10 کیلوگرم | |
| ابعاد | 287mm H * 136mm W * 180mm L |
|
آزمایش عملکرد الکتریکی
| ماده | روش آزمایش | استاندارد فنی |
| قابلیت نگهداری شارژ و قابلیت بازیابی شارژ | 1) تخلیه استاندارد، ظرفیت باتری را ثبت کنید؛ 2) شارژ استاندارد 3) مدار باز، در محیط 20°C±5°C برای 28 روز قرار داده شده است. 4) تخلیه استاندارد، ثبت ظرفیت باتری، محاسبه ظرفیت نگهداری شارژ؛ 5) شارژ استاندارد 6) تخلیه استاندارد، ثبت ظرفیت باتری، محاسبه ظرفیت بازیابی شارژ. |
ظرفیت ذخیره بار حداقل 80 درصد از ظرفیت اولیه و ظرفیت بازیابی بار حداقل 90 درصد از ظرفیت اولیه است. |
| قابلیت بازیابی شارژ پس از ذخیره سازی طولانی مدت | 1) شارژ استاندارد 2) پس از ایستادن برای 0.5h ~ 1h، تخلیه در 0.5C برای 1h؛ 3) نگهداری در درجه 20 °C ± 5 °C برای 90 روز 4) پس از مدت نگهداری، شارژ استاندارد؛ 5) برای 1 ساعت کنار بگذارید، تخلیه به ولتاژ نهایی در 0.5C و ظرفیت تخلیه را ثبت کنید. |
ظرفیت تخلیه حداقل 85 درصد از ظرفیت اولیه است. |
| تخلیه دمای پایین | 1) شارژ استاندارد 2) پس از قرار دادن باتری در دمای -20 °C ±2 °C برای 16 ساعت، در این دمای محیط، تخلیه به ولتاژ پایانی در 1C با جریان ثابت، ظرفیت تخلیه رکورد. |
ظرفیت در -20 درجه سانتیگراد حداقل 70 درصد از ظرفیت اولیه است |
| تخلیه با دمای بالا | 1) شارژ استاندارد 2) پس از قرار دادن باتری در دمای 55 ° C ± 2 ° C برای 5 ساعت، آن را در 1C در این دمای محیط شارژ می شود تخليه ثابت در حال حاضر به ولتاژ پاياني، ظرفیت تخليه ثبت شده. |
ظرفیت در 55 درجه سانتیگراد حداقل 90 درصد از ظرفیت اولیه است |
آزمایش ایمنی/قابل اطمینان
| ماده | روش آزمایش | استاندارد فنی |
| مدار کوتاه خارجی | 1) شارژ استاندارد 2) 0.5 تا 1 ساعت پس از شارژ، توجه داشته باشید که آزمایشات زیر باید در عرض 24 ساعت پس از شارژ انجام شود. 3) مدار کوتاه الکترودهای مثبت و منفی بسته باتری با یک خط خارجی با مقاومت 80mΩ±20mΩ تا باتری ولتاژ گروه کمتر از 0.2V است |
نه آتش، نه انفجار |
| حفاظت از مدار کوتاه | ) هزینه های استاندارد 2) مدار کوتاه، پای مثبت و منفی پای شارژ و پای تخلیه به ترتیب با خط خارجی 80mΩ±20mΩ 0.5 ساعت، ظاهر باتری را با چشم بررسی کنید. 3) بعد از اینکه دستگاه حفاظت کار خود را دوباره آغاز کرد، خط بیرونی را قطع کنید، ولتاژ را در انتهای شارژ و تخلیه باتری اندازه گیری کنید و آن را ثبت کنید. |
هیچ نشت، آتش، انفجار؛ پس از شارژ فوری، ولتاژ بسته باتری کمتر از ولتاژ اسمی نیست. |
| حفاظت از شارژ بیش از حد | 1) شارژ استاندارد 2) شارژ 1.5 برابر ولتاژ نامی (76.8V) و جریان 1C برای 24 ساعت. |
بدون نشت، آتش، انفجار باتري به طور طبيعي کار ميکنه |
| مبالغ اضافی | 1) شارژ استاندارد 2) پس از شارژ 24 ساعت کنار بگذارید. 3) شارژ در 0.5C جریان ثابت، ولتاژ محدود 16 سری × 5V برای 90 دقیقه، به مدت 6 ساعت. |
نه آتش، نه انفجار |
| حفاظت از تخلیه بیش از حد | 1) شارژ استاندارد 2) تخلیه ثابت در 0.5C به ولتاژ پایان، و سپس ادامه به تخلیه ثابت در 0.1C برای 24h. |
هیچ نشت، هیچ آتش، هیچ انفجار، کار به طور معمول |
| اخراج اجباری | 1) شارژ استاندارد 2) پس از شارژ 24 ساعت کنار بگذارید. 3) یک باتری واحد در حالت خالی در سری با باتری های باقی مانده در حالت کامل متصل می شود و سپس باتری متصل می شود گروه به مدت 60 دقيقه در درجه ي 1C شارژ شده بود |
نه آتش، نه انفجار |
| خردش کن | 1) شارژ استاندارد 2) پس از شارژ 24 ساعت کنار بگذارید. 3) قرار دادن بسته باتری در وسط صفحه و صفحه شکل، و indenter از صفحه شکل عمودی به بسته باتری است در جهت ترتیب مونومر، شعاع سر اکستروزن نیمه استوانه ای صفحه شکل 75mm است، و بدن نیمه استوانه ای تشکیل شده است طول بیشتر از اندازه باتری استرود شده است، اما بیش از 1 متر نیست. 4) سرعت اکستروژن (5±1) mm/s است، هنگامی که به 70٪ از اندازه اصلی بسته باتری اکستروژن داده می شود، یا فشرده می شود. هنگامی که فشار به 30kN می رسد، آن را برای 5 دقیقه نگه دارید، سپس فشار اکستروژن را حذف کنید و ظاهر آن را برای هر 1 ساعت مشاهده کنید. باطري فقط يک بار فشرده ميشه |
نه آتش، نه انفجار |
| شوک مکانیکی | 1) شارژ استاندارد 2) پس از شارژ 24 ساعت کنار بگذارید. 3) استفاده از یک روش تثبیت سخت (این روش می تواند تمام سطوح یک سلول یا باتری را ثابت کند) بسته باتری را بر روی دستگاه آزمایش قرار دهید و آن را در هر یک از سه جهت عمودی بسته باتری قرار دهید. حداقل یک جهت باید برای سه شوک معادل عمودی به خط افقی باشد. 4) در طول 3ms اول هر ضربه، حداقل شتاب متوسط 75g است و شتاب حداکثر بین 125g و 175g است. |
نه نشت، نه آتش، نه انفجار |
| ارتعاش | 1) شارژ استاندارد 2) پس از شارژ 24 ساعت کنار بگذارید. 3) بسته باتری بر روی میز دستگاه آزمایش لرزش نصب شده و مطابق با مراحل مشخص شده در استاندارد ملی/بین المللی آزمایش می شود. 4) دامنه آزمایش لرزش باتری 0.76mm است، حداکثر ضربه 1.52mm است و فرکانس لرزش بین 10Hz و 55Hz است و با سرعت 1Hz/min تغییر می کند. 5) آزمایش های لرزش به ترتیب در جهت X، Y و Z بسته باتری انجام می شود. زمان آزمایش چرخه پاکسازی بین 10 هرتز و 55 هرتز در هر جهت 90 دقیقه ± 5 دقیقه است. 6) پس از 1 ساعت آزمایش، تخلیه استاندارد، ظرفیت تخلیه را ثبت کنید. |
نه آتش، نه انفجار |
| آزمایش سقوط | 1) شارژ استاندارد 2) پس از شارژ 24 ساعت کنار بگذارید. 3) باتری را در ارتفاع حداقل 1000 میلی متر با X، Y قرار دهید و آن را به سطح سیمان یک بار در هر جهت X، Y و Z رها کنید. |
نه آتش، نه انفجار |
| آزمایش فشار اتمسفر پایین | 1) شارژ استاندارد 2) پس از شارژ 24 ساعت کنار بگذارید. 3) قرار دادن بسته باتری در اتاق خالی و به تدریج کاهش فشار هوا داخلی آن را به بیش از 11.6kPa (ارتفاع شبیه سازی شده 15420 متر) و برای 6 ساعت نگه دارید. |
هیچ نشت، هیچ آتش، هیچ انفجار |
| تاثیر درجه حرارت پایین و بالا | 1) شارژ استاندارد 2) پس از شارژ 24 ساعت کنار بگذارید. 3) باتری را در محیط 72 °C ±2 °C برای 4 ساعت قرار دهید. 4) در عرض 30 دقیقه، دمای هوا به 20°C±2°C کاهش می یابد و دمای هوا برای 2 ساعت حفظ می شود. 5) در عرض 30 دقیقه، دمای هوا به -20°C±2°C کاهش می یابد و دمای هوا برای 4 ساعت ثابت است. 6) در عرض 30 دقیقه، دمای آب به 20°C±2°C افزایش می یابد و دمای آب برای 2 ساعت ثابت است. 7) مراحل 3) تا 6) را 4 بار تکرار کنید و پس از 5 چرخه شوک با دمای بالا و پایین، بسته باتری را قرار دهید. در 20 °C ±5 °C برای 7 روز. |
|
| آزمون غوطه ور شدن | 1) شارژ استاندارد 2) پس از شارژ 24 ساعت کنار بگذارید. 3) باتری را در یک مخزن در دمای 20 °C ±5 °C غوطه ور کنید (طرف بالای باتری با آب غوطه ور می شود) برای 24 ساعت.و سپس بسته باتری را خارج کنید و آن را در محیطی با دمای 20 ° C ± 5 ° C قرار دهید، رطوبت نسبی بیش از 85٪ و فشار جو بین 86kPa و 106kPa برای 4 ساعت. |
نه نشت، نه شکستن، نه آتش، نه انفجار |
| تخلیه بیش از حفاظت از جریان | 1) شارژ استاندارد 2) تخلیه با 1.5 برابر حداکثر جریان تخلیه برای 1 ساعت. |
بدون نشت، بدون آتش، بدون انفجار، به طور معمول کار می کند |
| تخلیه الکترواستاتیک | بسته باتری مطابق با الزامات تخلیه الکترونیکی GB / T 17626.2-2006 آزمایش می شود. بسته باتری برای تخلیه تماس در 4kV و تخلیه هوا در 8kV آزمایش می شود.بعد از اتمام تخليه الکترواستاتيک، بررسی کنید که آیا دستگاه محافظت به درستی کار می کند. | کار کردن به طور عادی |
